Введение: Путь от концепции к физическому воплощению
В голове каждого дизайнера, инженера или мебельного мастера рождается идея. Сначала это лишь набросок на салфетке, затем — детальный чертеж в CAD-программе, и наконец — амбициозное желание увидеть этот проект вживую, ощутить его фактуру, проверить функциональность. Но между цифровой моделью и готовым изделием лежит важный и технологичный процесс — обработка на станках с числовым программным управлением (ЧПУ). Именно здесь идеи обретают форму с микронной точностью.
Компания «БалтФреза» в Санкт-Петербурге — это не просто исполнитель, а ваш технологический партнер, который помогает пройти этот путь максимально гладко и эффективно. Мы ежедневно сталкиваемся с проектами самой разной сложности: от элегантных мебельных фасадов для частных кухонь до высокоточных деталей из инженерных пластиков для промышленности. И мы знаем, что залог успеха любого проекта — это правильная подготовка. Некорректно составленный макет, неверно подобранный материал или технология могут привести к потере времени, перерасходу бюджета и, что самое обидное, к разочарованию в результате.
Эта статья — наше концентрированное знание и опыт, упакованные в пошаговое руководство для наших клиентов. Мы хотим говорить с вами на одном языке — языке точности, эффективности и качества. Здесь вы найдете всё, что нужно знать для подготовки вашего проекта к передаче в производство: от фундаментальных принципов выбора технологии до технических нюансов создания макета, которые поймет станок с ЧПУ. Наша цель — помочь вам избежать «подводных камней» и сделать процесс заказа ЧПУ-обработки в «БалтФреза» простым, прозрачным и предсказуемо успешным.
Шаг 1: Концептуализация и выбор технологии обработки
Первый и самый важный этап — это четкое определение цели вашего будущего изделия. Прежде чем думать о файлах и чертежах, ответьте на несколько ключевых вопросов: Какую функцию будет выполнять деталь? В каких условиях она будет эксплуатироваться? Какие эстетические требования к ней предъявляются? Ответы на эти вопросы напрямую определят выбор оптимальной технологии обработки.
В арсенале «БалтФреза» есть несколько ключевых технологий, каждая из которых имеет свои сильные стороны:
Фрезерная резка (2D и 3D фрезеровка). Это процесс механической обработки, где вращающаяся фреза удаляет материал, создавая нужную форму. Идеально подходит для:
- Раскроя толстых листовых материалов (ДСП, МДФ, фанера, композит, пластики, цветные металлы).
- Создания рельефных изображений и сложных объемных форм (3D фрезеровка), например, для мебельных фасадов, декоративных панно и мастер-моделей.
- Изготовления конструкционных элементов, где важна прочность и точная геометрия.
- Выборки пазов, снятия фасок и сверления отверстий (присадка).
Лазерная резка. Здесь материал не режется, а испаряется под воздействием сфокусированного лазерного луча. Эта технология незаменима, когда требуется:
- Высочайшая детализация и обработка сложных, витиеватых контуров, которые невозможно получить фрезой.
- Работа с тонкими материалами, такими как акрил (оргстекло), тонкая фанера, кожа, ткань, бумага.
- Идеально гладкий и оплавленный (для пластиков) торец изделия без необходимости дополнительной обработки. Часто используется для изготовления сувенирной продукции, трафаретов, элементов декора.
Лазерная гравировка. Тот же лазерный луч, но с меньшей мощностью, используется для нанесения изображений, логотипов и текста на поверхность материала. Это прекрасный способ для:
- Брендирования продукции: нанесение логотипов на дерево, стекло, кожу, пластик.
- Создания уникальной сувенирной и наградной продукции (таблички, шильдики, бейджи).
- Персонализации подарков и предметов интерьера.
Как сделать выбор? Простое правило: если вам нужна объемная деталь, силовой элемент или раскрой толстого материала — ваш выбор, скорее всего, фрезерная резка. Если же в приоритете ажурные узоры, мелкие детали и работа с тонкими листовыми материалами — смотрите в сторону лазерной резки. А для персонализации изделия идеально подойдет лазерная гравировка. Если у вас есть сомнения, наши специалисты всегда готовы проанализировать ваш проект и порекомендовать наиболее подходящую и экономически выгодную технологию.

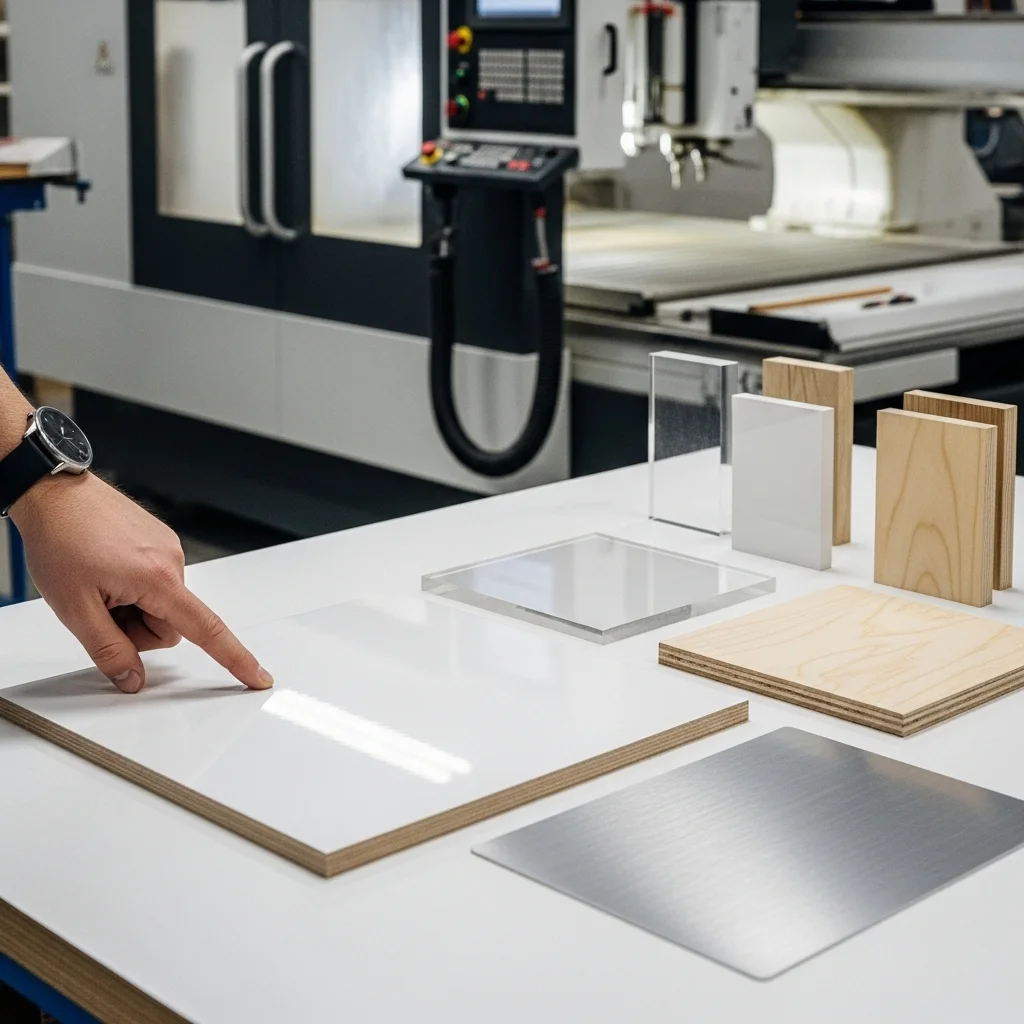

Шаг 2: Выбор материала — Эстетика встречается с функцией
Материал — это душа будущего изделия. Он определяет не только его внешний вид и тактильные ощущения, но и прочность, долговечность и стоимость. В «БалтФреза» мы работаем с широчайшим спектром материалов, и правильный выбор — ключ к успеху проекта.
Давайте рассмотрим основные группы материалов в разрезе потребностей нашей целевой аудитории:
Для мебельных производств и дизайнеров интерьеров. Основа основ здесь — древесные плиты.
- МДФ (MDF) — наш фаворит для фрезеровки. Его однородная и плотная структура позволяет создавать идеально гладкие поверхности и сложные рельефы, что делает его незаменимым для мебельных фасадов с фрезеровкой, декоративных перегородок и экранов на радиаторы.
- ЛДСП и ДСП — экономичный и практичный материал для корпусной мебели. Мы предлагаем услуги высокоточного распила и присадки, гарантируя идеальное сопряжение всех деталей при сборке.
- Фанера — прочный, легкий и эстетически привлекательный материал. Отлично подходит как для фрезерной, так и для лазерной резки. Из нее получаются прекрасные декоративные слова, элементы интерьера, ящики и каркасы.
- Массив дерева — для премиальных изделий, требующих особого подхода и мастерства в обработке.
Для рекламных агентств и оформителей. В этой сфере важны визуальная привлекательность, легкость и стойкость к внешним воздействиям.
- Пластик ПВХ — легкий, недорогой, простой в обработке. Идеален для изготовления объемных букв, вывесок, информационных стендов.
- Акрил (оргстекло) — прозрачный или цветной, глянцевый материал, который великолепно режется лазером, создавая блестящий торец. Используется для табличек, номерков, шильдиков, световых коробов и сувенирной продукции.
- Композитные панели — многослойный материал (алюминий-пластик-алюминий), прочный и устойчивый к погодным условиям. Мы выполняем фрезерную резку композита для изготовления фасадных кассет и сложных рекламных конструкций.
Для инженеров-конструкторов и промышленных предприятий. Здесь на первый план выходят физико-механические свойства материала.
- Инженерные пластики (капролон, фторопласт и др.) — обладают высокой прочностью, износостойкостью и термостойкостью. Мы изготавливаем из них детали, способные заменить металлические в ответственных узлах и механизмах.
- Цветные металлы (алюминий, латунь, медь) — фрезерная резка этих материалов востребована в приборостроении, авиационной и автомобильной промышленности для создания корпусов, панелей и точных деталей.
- Керамоволокно — специализированный материал с высокими теплоизоляционными и огнеупорными свойствами, который мы также успешно обрабатываем методом фрезеровки.
Шаг 3: Техническое задание и подготовка макета — Язык, понятный станку
Общие требования к макету
Макет — это инструкция для станка. Чем она точнее и понятнее, тем лучше будет результат. Даже самая совершенная машина не сможет прочитать ваши мысли, поэтому подготовка файла — это зона ответственности заказчика. Вот золотые правила, которые сэкономят время и нервы всем участникам процесса.
Форматы файлов. Мы принимаем файлы в векторных форматах: DXF, DWG (для AutoCAD и аналогов), CDR (для CorelDRAW), AI (для Adobe Illustrator). Для 3D-фрезеровки требуются 3D-модели в форматах STEP, STL, IGS.
Масштаб 1:1. Все элементы в файле должны быть выполнены в реальном размере. Единицы измерения — миллиметры (мм). Это самое частое место возникновения ошибок.
Всё в кривых. Весь текст, все абрисы и фигуры должны быть преобразованы в кривые (curves/outlines). У нас может не быть ваших шрифтов, и станок их не прочтет.
Замкнутые контуры. Любая фигура, которую нужно вырезать, должна представлять собой единый замкнутый контур. Станок должен четко понимать, где начинается и где заканчивается рез.
Никакого мусора. В файле не должно быть дублирующихся линий, наложенных друг на друга объектов, растровых изображений, заливок и лишних точек. Только чистые векторные пути.
Техническое задание (ТЗ). К файлу обязательно приложите сопроводительное письмо, где указаны: материал и его точная толщина, количество экземпляров каждой детали, а также любые особые пожелания (например, «сделать фаску 2 мм», «отгравировать логотип»).
Специфика разных технологий
Помимо общих правил, существуют нюансы, связанные с конкретной технологией обработки. Их понимание выведет ваш проект на новый уровень.
Для фрезерной резки:
- Учитывайте диаметр фрезы. Фреза имеет физический диаметр (например, 3 мм, 6 мм, 8 мм). Это значит, что она не может вырезать внутренний угол острее, чем ее собственный радиус. Все внутренние углы в вашем макете будут скруглены с радиусом, равным радиусу фрезы. Если вам нужен острый внутренний угол, его можно сделать с помощью специальных «пробежек» фрезы в углах (dog-bones), что нужно заранее указать в макете.
- Расстояние между деталями. При раскладке деталей на листе оставляйте между ними зазор, равный как минимум диаметру фрезы, а лучше — с запасом (1.5-2 диаметра).
Для лазерной резки:
- Толщина линии — «волосяная». Все контуры для резки должны иметь минимально возможную толщину (Hairline в CorelDRAW или 0.001 мм).
- Компенсация ширины реза (kerf). Лазерный луч имеет толщину и «съедает» часть материала. Эта величина мала (0.1-0.3 мм), но для деталей, которые должны стыковаться с высокой точностью (например, в шип-паз), ее нужно учитывать и закладывать компенсацию в макет.
- Минимальная толщина элементов. Избегайте слишком тонких перемычек в макете, особенно на хрупких материалах вроде фанеры — они могут прогореть или сломаться.
Для лазерной гравировки:
- Области для гравировки обычно задаются либо заливкой определенным цветом (например, черным), либо помещаются на отдельный слой в файле. Это следует уточнить при заказе.
Шаг 4: Расчет стоимости и размещение заказа
Мы стремимся к максимальной прозрачности в ценообразовании. Стоимость выполнения заказа на ЧПУ-обработку — это не случайная цифра, а сумма нескольких объективных факторов. Понимание того, как формируется цена, поможет вам оптимизировать свой проект и бюджет.
Ключевые факторы, влияющие на стоимость:
Машинное время. Это основной и самый весомый компонент цены. Он рассчитывается исходя из общей длины всех резов в вашем макете. Чем длиннее путь, который пройдет инструмент (фреза или лазер), тем дольше будет работать станок и тем выше будет стоимость. На время также влияет:
- Толщина и плотность материала: резка МДФ толщиной 20 мм займет значительно больше времени, чем резка фанеры 4 мм.
- Сложность контура: резка прямой линии происходит быстрее, чем обработка множества мелких криволинейных элементов.
Стоимость материала. Если вы заказываете материал у нас, его цена будет включена в общую смету. Вы также можете предоставить свой материал, но в этом случае мы должны убедиться в его качестве и пригодности для обработки.
Сложность проекта и подготовка файла. Если ваш макет полностью соответствует требованиям и не нуждается в доработке, вы экономите. Если же файл требует серьезной корректировки, векторизации или даже создания с нуля по вашим эскизам, работа нашего инженера-проектировщика будет оценена дополнительно.
Дополнительные услуги. К ним относятся 3D-фрезеровка (которая тарифицируется сложнее, чем 2D-резка), покраска, шлифовка, сборка изделий и другие пост-производственные операции.
Срочность. Мы понимаем, что иногда детали нужны «еще вчера». Для таких случаев у нас есть услуга «Срочная фрезерная резка», которая выполняется в течение нескольких часов или в ночную смену, но с наценкой за оперативность.
Процесс заказа в «БалтФреза» прост:
- Вы присылаете нам на почту ваш макет и техническое задание.
- Наши специалисты анализируют файл, рассчитывают стоимость и высылают вам коммерческое предложение.
- После согласования стоимости и сроков вы вносите предоплату.
- Мы запускаем ваш заказ в производство.
- По готовности мы сообщаем вам, и вы можете забрать готовые изделия.
Часто задаваемые вопросы (FAQ)
Можно ли заказать у вас ЧПУ-обработку, если у меня нет готового векторного макета, а только эскиз или идея?
Да, конечно. Мы понимаем, что не все наши клиенты являются профессиональными проектировщиками. Наши специалисты могут помочь в создании или доработке векторного макета на основе ваших чертежей, эскизов от руки или даже словесного описания. Эта услуга оплачивается дополнительно, но она гарантирует, что файл будет подготовлен идеально и результат вас не разочарует.
Какие минимальные и максимальные размеры деталей вы можете обрабатывать?
Размеры наших рабочих столов на фрезерных станках с ЧПУ достигают 2100 x 4100 мм. Это позволяет нам работать как с очень крупными листовыми материалами целиком, так и с небольшими деталями. Для лазерной резки рабочее поле составляет 1600 x 1000 мм. Если ваша деталь превышает эти размеры, мы можем рассмотреть возможность ее изготовления из нескольких частей.
Вы работаете с материалом заказчика?
Да, мы работаем с материалами заказчика. Однако перед запуском в работу мы должны убедиться, что материал ровный, не имеет внутренних дефектов и подходит для обработки на нашем оборудовании. Важно также предоставить материал с технологическим запасом по краям для надежного крепления на рабочем столе станка.
Что такое «присадка» и зачем она нужна в мебельном производстве?
Присадка — это процесс высокоточного сверления глухих и сквозных отверстий в мебельных деталях на станках с ЧПУ. Эти отверстия необходимы для установки крепежной фурнитуры (эксцентриковых стяжек, шкантов, петель, полок). Благодаря ЧПУ все отверстия располагаются с идеальной точностью, что гарантирует легкую и быструю сборку мебели без перекосов и зазоров. Это ключевая услуга для производителей кухонь на заказ и корпусной мебели.
Заключение: Ваша идея заслуживает идеального воплощения
Как вы видите, путь от идеи до готового изделия — это не магия, а четкий технологический процесс, в котором важен каждый этап. Тщательная подготовка проекта, правильный выбор материала и технологии, а также грамотно составленный макет — это не просто формальности, а фундамент качества, экономии вашего бюджета и времени. Надеемся, наше руководство сняло многие вопросы и придало вам уверенности.
Компания «БалтФреза» в Санкт-Петербурге — это больше, чем просто станки и производственные мощности. Это команда опытных специалистов, готовых стать вашим надежным партнером и проводником в мире ЧПУ-технологий. Мы готовы подключиться к вашему проекту на любой стадии, предложить оптимальное решение и гарантировать результат, который превзойдет ваши ожидания.
Готовы воплотить вашу идею в жизнь? Не откладывайте ее в долгий ящик!
