Фрезерная резка
керамоволокна
Промышленный раскрой рулонных матов (МКРВ) и жестких огнеупорных плит на станках с ЧПУ. Сохраняем структуру волокна: без распушения, обгорания и потери теплоизоляционных свойств.
Почему лазер убивает огнеупоры?
Многие производства по неопытности пытаются кроить керамоволокно на CO2-лазерах. Визуально это выглядит красиво и быстро, но на практике это фатальная ошибка для материала.
Огнеупорные маты содержат в своем составе связующие компоненты. При контакте с лазерным лучом, температура которого достигает огромных значений, это связующее вещество банально выгорает и спекается.
Итог лазерной резки
На торце прокладки образуется жесткая, оплавленная корка черного или желтого цвета. Когда вы начинаете стягивать фланцы, закрывать дверцу котла или укладывать изоляцию, эта жесткая корка лопается. Прокладка крошится в руках, а герметичность теплового шва нарушается. Плюс ко всему - едкий токсичный дым в цеху при резке.
Решение: Фрезеровка на ЧПУ
Механический раскрой фрезой лишен этих недостатков. Инструмент просто срезает лишний материал на высоких оборотах, не нагревая структуру листа. Торец остается абсолютно белым, мягким и эластичным. Изделие идеально прилегает при монтаже.
Наша методика
Керамоволокно - капризный, рыхлый материал. Чуть ошибешься с подачей - инструмент намотает волокно на себя и вырвет кусок. Мы отладили этот процесс до идеала.
Компрессионные фрезы
Мы категорически не используем обычные прямые фрезы. Для огнеупоров применяются специальные рашпильные и компрессионные фрезы со встречным направлением зуба. При вращении они не вырывают волокна вверх, а сдавливают материал к центру реза. Это гарантирует ровный срез без эффекта «бахромы».
Жесткий вакуумный прижим
Мягкий рулонный мат нельзя зажать по краям струбцинами - середина пойдет волной, а размеры детали уплывут. Наш рабочий стол (2100×3100 мм) оснащен насосом мощностью 7.5 кВт. Он намертво присасывает керамоволокно по всей площади. Лист лежит как влитой.
Промышленная аспирация
Фрезеровка огнеупоров дает огромное количество мелкой, летучей пыли, которая вредна для дыхания. На шпинделях наших ЧПУ стоят промышленные вытяжки-аспираторы. Пыль забирается мгновенно прямо из зоны реза. В результате вы получаете чистые детали, готовые к отгрузке.
Не только сквозной рез:

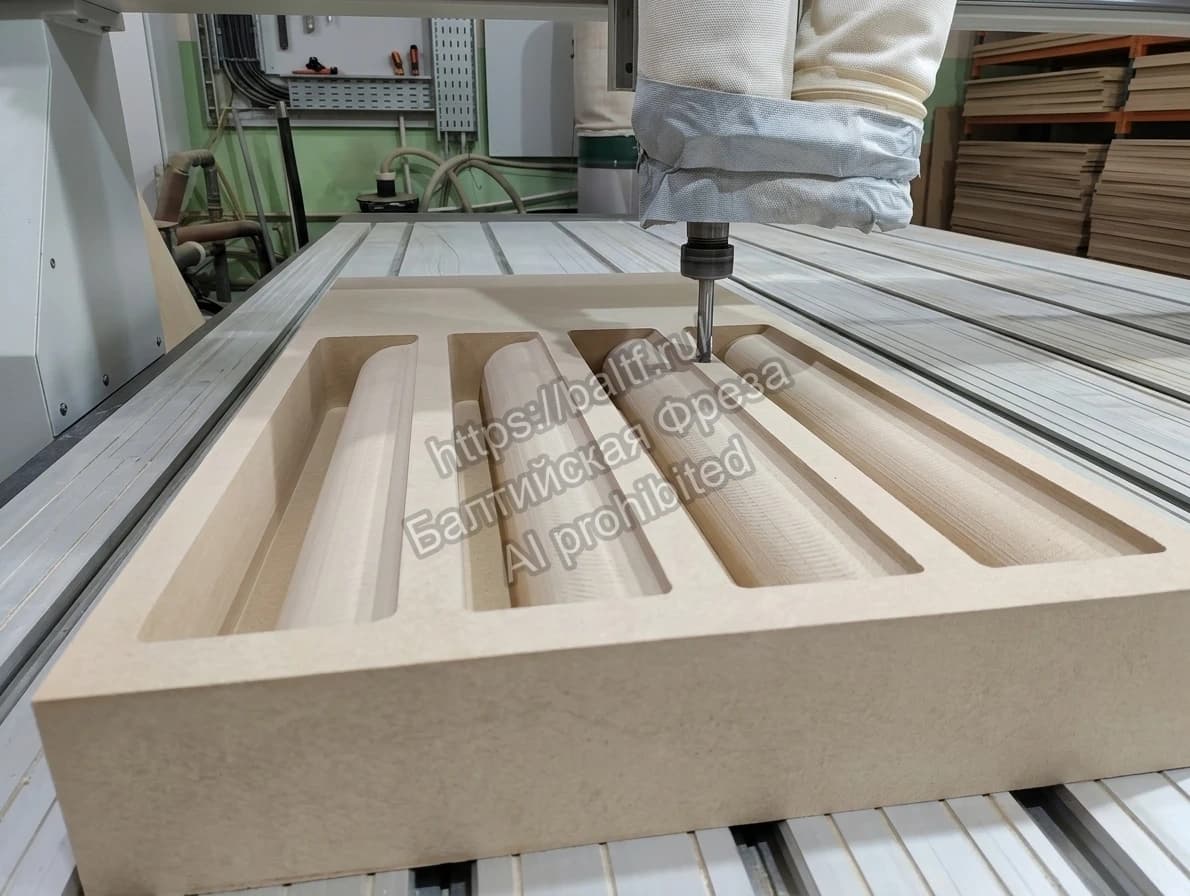

Глубокая 3D-выборка
Одно из главных преимуществ портального ЧПУ - работа по оси Z (в глубину). В отличие от лазера или плоттера, мы можем не просто вырезать деталь по контуру, но и создавать сложную внутреннюю геометрию.
При обработке толстых жестких плит (например, МКРП или толстого МДФ для форм) мы фрезеруем:
- Глухие пазы и каналы для укладки нагревательных спиралей (ТЭНов) в лабораторных муфельных печах.
- Посадочные места и ступеньки для датчиков температуры и термопар.
- Сложные 3D-матрицы с плавными перепадами высот до 150 мм.
Серийный выпуск: от 1 до 10 000 деталей
Когда требуется вырезать тысячи уплотнительных прокладок для котлов или печей, на первый план выходит экономия материала и машинного времени. Мы оптимизировали этот процесс для крупных партий.
Оптимизация раскроя (Nesting)
Технолог раскладывает контуры деталей в CAM-системе с зазором в пару миллиметров. Обрезков остается абсолютный минимум. Вы не переплачиваете за отходы дорогого рулонного волокна.
Резка настилом
Тонкие маты МКРВ (толщиной 13-20 мм) мы фрезеруем сразу по 3-4 слоя. Мощный вакуум надежно фиксирует этот «пирог». Стоимость детали снижается, а скорость сдачи партии - кратно растет.
Идеальная повторяемость
ЧПУ станок не устает и не ошибается. Заданная программа (G-код) гарантирует, что первая и десятитысячная деталь в партии будут абсолютно идентичны по размерам.
Что мы кроим?
Оборудование позволяет фрезеровать как мягкую изоляцию, так и жесткие огнеупорные плиты. Мы можем работать с вашим давальческим сырьем или закупить листы нужной плотности под ваш проект.
Рулонные маты (МКРВ, Cerablanket)
Мягкая, податливая изоляция. Для экономии машинного времени тонкие маты (например, 13 мм) мы кроим настилом - укладываем по 3-4 слоя друг на друга. Чаще всего из матов заказывают уплотнения для дверец котлов, теплоизоляцию трубопроводов и компенсационные швы для металлургических печей.
Жесткие плиты (МКРП, Ceraboard)
Плотный огнеупор. Выдерживает жесткие температурные нагрузки до 1400°C. Именно из жестких плит мы изготавливаем сложную геометрию для нагревательных узлов, о которых писали выше.
Огнеупорный картон (МКРКГ)
Тонкий изолятор, который обычно используется для небольших прокладок горелок или теплообменников. Мы обрабатываем его на скорости шпинделя 24 000 об/мин специальными тонкими граверами. Получаем микронную точность сложного контура, мелкие отверстия под болты и абсолютно ровные, не замятые углы.
Прозрачная работа с юрлицами
Мы заточены под B2B сегмент. Строгое соблюдение сроков, работа с НДС 22% и электронный документооборот (ЭДО).
Закупка или давальческое сырье
У вас нет материала? Не проблема. Наш отдел снабжения закупит огнеупоры (МКРВ, Ceraboard) напрямую у заводов-изготовителей по оптовым ценам. Если сырье уже куплено - привозите на Старообрядческую 9С, мы без проблем берем его в работу.
Пилотный образец бесплатно
Перед запуском крупной серии (например, 1000 прокладок или фасонных деталей) мы не будем кроить материал вслепую. Мы бесплатно изготовим 1-2 тестовых образца. Вы примерите их на свои узлы, проверите геометрию, и только после утверждения мы запустим всю партию.

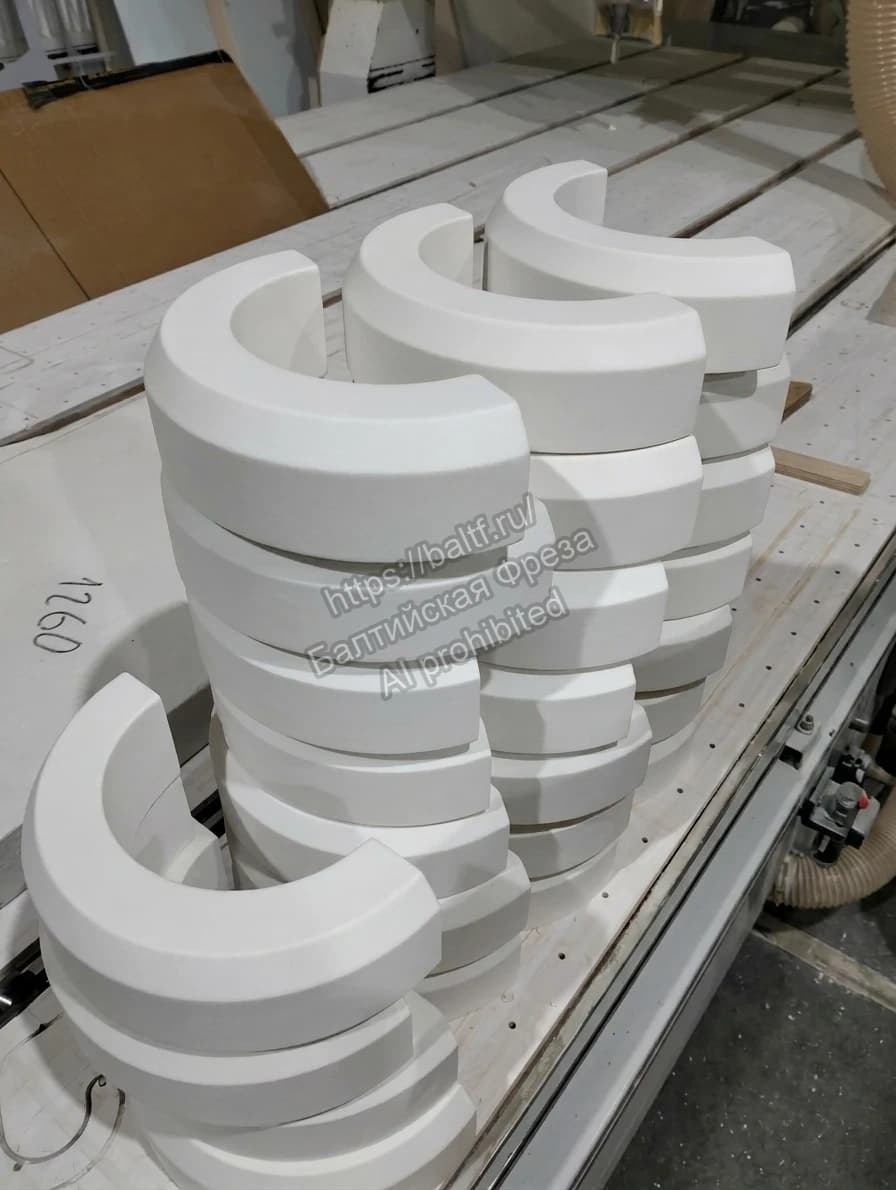

Упаковка и сортировка
Готовые детали очищаются промышленным пылесосом от остатков керамической пыли, аккуратно складываются (как на фото слева) и упаковываются в стрейч-пленку для безопасной транспортировки на ваш объект.
Ориентировочные цены
Стоимость зависит от плотности материала и сложности контура. Указана базовая цена за погонный метр машинного реза.
Частые вопросы
Мы принимаем файлы в векторных форматах: .DXF, .DWG, .CDR или .AI. Убедитесь, что контуры детали замкнуты, а масштаб строго 1:1 в миллиметрах.
Если вам нужна выборка пазов на определенную глубину в жесткой плите, обязательно укажите это в техническом задании (ТЗ) текстом рядом с контуром (например: «Глубина паза 15 мм»).
Мы являемся надежным B2B-партнером для производств Санкт-Петербурга. Работаем по безналичному расчету с выделением НДС 22%. Быстро обмениваемся закрывающими документами через системы ЭДО (СБИС, Диадок). При работе с секретными чертежами мы готовы подписать соглашение о неразглашении (NDA).
Если вы пришлете корректный векторный чертеж (DXF) в Telegram или на Email, наш технолог загрузит его в CAM-систему и выдаст точную смету с учетом машинного времени в течение 15-30 минут в рабочее время.
